一、產品介紹
    中型板式給料機根據JB4225-86《中型板式給料機》設計制造,適用于沿水平或傾斜的線段由貯料倉向破碎機、輸送機或其它工作機械與容器連續輸送塊狀物料。物料堆積密度不大于2400kg/m3,塊重不超過500kg,溫度≤400,傾斜角度≤25o。
本產品廣泛用于金屬礦山、采石、冶金和水泥企業的采選、破碎、轉運和配料過程中,是原料處理或連續生產過程中不可缺少的設備,尤其適用于運送大塊、高溫和尖銳的物料,并能在露天和潮濕等惡劣的環境下可靠的工作。
二、性能特點
1、驅動裝置采用垂直軸和硬齒面圓柱齒輪減速機和電器保護裝置,具有均勻調速和自動過載保護的特點。
2、大型給料機采用限矩液力聯軸器,因而具有機械過載保護功能。
3、套筒滾子輸送鏈?zhǔn)前碔SO1977/I-1976設計制造的。滾子表面經滲碳淬火,耐磨性能好。
4、鏈輪采用鑄鋼和合金鋼鑄造,并進行齒面硬化處理,耐磨性好,使用壽命長。
5、全部采用了滾動軸承支撐結構,密封和潤滑性能好,運行阻力小,便于維修和保養。
6、桁架結構的機架自重輕,鋼性好,占地小,便于調節,裝拆和運輸。
7、整機采用了全封閉防護罩,利于排塵和保護環境。
8、對傾斜安裝的給料機,采用自動逆止運行機構的逆轉。

輸送機結構型式有如下幾種:
P型—承載板縱剖面為平板型,適于沿水平或傾角小于或等于15o輸送塊狀物料。
L型—承載板縱剖面為波浪型,適于沿水平或傾角小于或等于25o輸送塊狀物料。
H型—承載板縱剖面為圓弧型,適于沿水平或傾角小于或等于25o輸送塊狀物料。

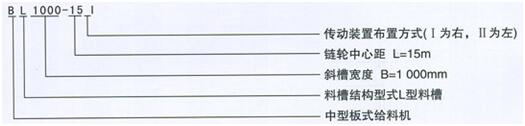

三、標記示例

注:傳動裝置左、右式:從物料運行方向看,在主機右側為右式傳動,在左側為左式傳動。

四、技術規格參數

型號
B(mm)
L(mm)
輸送能力(m3/h)
給料速度(m/s)
****塊度
電機功率(KW)
B800-3
800
3000
20~240
0.03~0.25
350
5.5~7.5
B800-4.5
4500
B800-6
6000
B800-9
9000
7.5~11
B800-12
12000
B800-15
15000
B800-18
18000
B1000-3
1000
3000
30~300
450
7.5~11
B1000-4.5
4500
B1000-6
6000
B1000-9
9000
11~15
B1000-12
12000
B1000-15
15000
B1000-18
18000
B1250-3
1250
3000
35~460
0.02~0.25
580
7.5~18.5
B1250-4.5
4500
B1250-6
6000
15~22
B1250-9
9000
B1250-12
12000
B1250-15
15000
22~30
B1250-18
18000
B1600-4.5
1600
4500
45~500
0.02~0.20
750
7.5~18.5
B1600-6
6000
B1600-9
9000
15~22
B1600-12
12000
B1600-15
15000
18.5~30
B1600-18
18000
